媒體中心 > 陰極電泳涂裝中陽極系統知識

陰極電泳涂裝中陽極系統知識

時間：2025-09-08

簡介：陽極系統是指電泳槽中作為正極（陽極）的一套系統裝置，主要有陽極管、陽極框、裸陽極等三種類型。



組成：陽極板/陽極棒，陽極罩，循環系統，電源連接。



主要作用：①完成閉合電路，提供電場；②調整槽液參數；③保護槽液不被污染。



陽極面積的計算和陽極方式的選擇：陽極面積和電泳槽體大小無直接關系，與陰極面積（被涂物）有關，一般陰陽面積比為4：1~6：1。

.

板式陽極的單塊陽極板面積為：S = dh，管式陽極的單根陽極管面積為：S側 = πdh，從公式和圖示可以看出，在占據相同空間時，理論上陽極管的陽極面積是陽極板的π倍，約等于3倍。



陽極類型該如何選擇？
.
陽極管通常采用直徑為1.9英寸（48mm）的316無縫不銹鋼管作為陽極，其單位長度陽極面積為0.15m²/m，并配備直徑為2.65英寸（67mm）的陰離子交換膜陽極罩，單位長度膜面積為0.21m²/m；該陽極耐電流強度為50安培/平方英尺，陽極液流量為1.12L/min/m（即單位陽極面積流量7.5L/min/m²），陽極面積建議按不銹鋼管的電極面積（最小面積）計算。具備以下優缺點：



優點：1.電場強度均勻，電流密度高；2.安裝排列可控性好，方便移動；（改變陽極管密度，更好的控制上膜速率，改變潤濕時間等）；3.外管機械強度高，受外力不易破損；4.后期維護相對簡單，連續生產時更換方便。



缺點：1.初期成本高，投資大；2.陽極膜對水質有一定要求。



現場需根據實際情況來選擇合適的陽極系統，但不建議直接使用裸陽極。

.

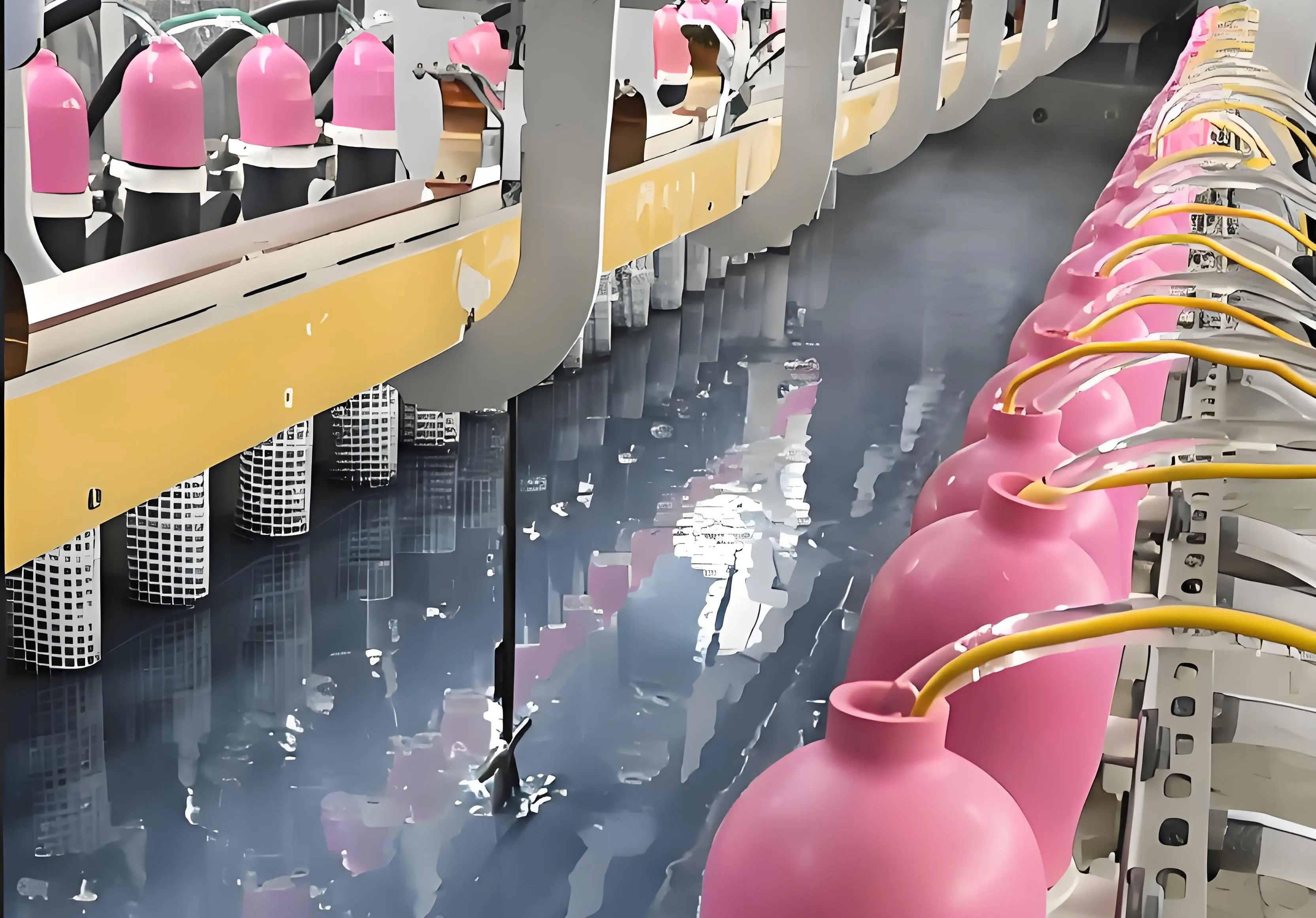

管式陽極

陽極系統的檢維修
①檢查陽極膜是否漏、堵：陽極膜泄露會導致陽極液渾濁變色（槽液顏色），堵的話會使膜的通透性下降，電場分布不均；②陽極（不銹鋼、板）是否出現腐蝕生銹嚴重：陽極液顏色會變深，一般呈現黃色或紅褐色，工件上下膜厚差異較大，泳透力降低、漆膜針孔等異常；③極管（框）是否變形破損、陽極液循環管流量是否出現異常情況，各部分電路連接是否正常；④陽極系統是否有生細菌情況：陽極液發臭，細菌團聚形成懸浮物黏附在陽極系統各處，造成堵膜，流量下降等，需要使用雙氧水或卡松等進行殺菌處理（注意安全防護）⑤在停產期間，可將陽極液排放，加入純水，使陽極膜處于潤濕狀態，防止陽極液泄漏進入電泳槽液以及陽極膜干燥出現堵膜情況；⑥日常生產中對陽極液的外觀，電導率PH值做到有效監控。
.
.

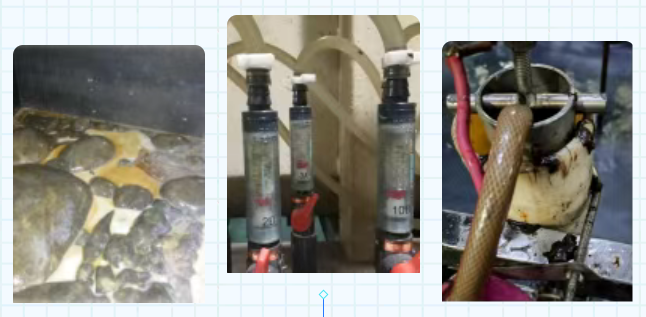

陽極生菌情況

.

本文作者：浩力森應用工程中心 王雪峰
