国产日韩精品一级二级,亚洲一区二区三区在线观看蜜桃

隨著工業(yè)化和新能源汽車等領(lǐng)域的快速發(fā)展，對(duì)基材防火涂料的需求日益攀升，防火阻燃電泳涂料涂覆于基材表面,在遇火時(shí)涂膜本身難燃或不燃,對(duì)基材有較好的保護(hù)作用,為滅火和人員撤離贏得了時(shí)間，保障人民群眾的生命財(cái)產(chǎn)安全。

.

燃燒是一種快速的有火焰發(fā)生的劇烈的氧化反應(yīng)，反應(yīng)非常復(fù)雜，燃燒的產(chǎn)生和進(jìn)行必須同時(shí)具備三個(gè)條件，即可燃物質(zhì)、助燃劑(如空氣、氧氣或氧化劑)和火源(如高溫或火焰)。為了阻止燃燒的進(jìn)行，必須切斷燃燒過(guò)程中的三要素中的任何一個(gè)，例如降低溫度、隔絕空氣或可燃物。

.

1、樣板燃燒法

測(cè)試條件：試板尺寸：100*200*0.8mm，材質(zhì)：冷軋、鍍鋅或鋁, 按照要求涂覆電泳漆膜；

測(cè)試方法：將待測(cè)的樣板水平固定在不可燃燒的支架上，樣板兩側(cè)邊緣固定，中間位置為待測(cè)區(qū)域，使待測(cè)樣板的測(cè)試面和非測(cè)試面均可見(jiàn)。一人手握噴火槍（1000±200℃）的非熱源位置，對(duì)準(zhǔn)待測(cè)樣板下水平面（槍頭距離樣板中心位置約10cm）進(jìn)行噴射火燒，并持續(xù)30min。另一人觀察測(cè)試樣板背面涂層有無(wú)明火出現(xiàn)。

判定結(jié)果：測(cè)試樣板背面涂層有無(wú)明火出現(xiàn)為合格。

2、鋁箔紙燃燒法

測(cè)試條件：鋁箔紙尺寸：120*50*0.015mm，按照要求涂覆電泳漆膜；

測(cè)試方法：將待測(cè)的鋁箔紙用支架固定，短邊垂直向下，用普通打火機(jī)從待測(cè)錫箔紙底部開(kāi)始火燒，打火機(jī)移開(kāi)后漆膜是否繼續(xù)燃燒；

判定結(jié)果：將打火機(jī)移開(kāi)錫箔紙后漆膜無(wú)明火并未繼續(xù)燃燒為合格。

3、UL94標(biāo)準(zhǔn)測(cè)試法

測(cè)試條件：試板尺寸：150*70*0.8mm，材質(zhì)：冷軋、鍍鋅或鋁, 按照要求涂覆電泳漆膜；

測(cè)試方法：

1、夾持：從上端夾入 6mm，長(zhǎng)度方向朝下，樣品下端離預(yù)置棉花層上表面保持 300±10mm距離，100%純度的棉花，重量0.08g，尺寸 50mm×50mm，最大厚度不超過(guò) 6mm

2、燃具：甲烷流量 105ml/min，背壓力 10mm 水柱

3、火焰：焰高 20±1mm

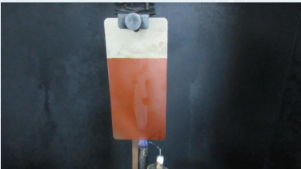

4、燃燒：火焰中心置于樣品下邊沿中點(diǎn)處，燃具頂部到樣品下端距離為 10±1mm，維持 10±0.5 秒，如果燃燒過(guò)程中樣品出現(xiàn)形狀和位置的變化，燃具要隨之調(diào)整，若測(cè)試過(guò)程中有熔融物滴落，可將燃具傾斜至 45º，燃燒 10±0.5 秒后以 300mm/min 的速度移開(kāi)燃具至少 150mm，同時(shí)開(kāi)始記錄余焰時(shí)間 t1，余焰停止時(shí)立刻再次燃燒 10±0.5 秒，移開(kāi)后記錄余焰時(shí)間 t2 和余燃時(shí)間 t3 說(shuō)明：余焰和余燃的判別可以用小片棉花接觸，能點(diǎn)燃則為余焰如果點(diǎn)燃后火焰熄滅，則忽略該樣品，用另外的樣品進(jìn)行測(cè)試。若是因?yàn)闃悠钒l(fā)出的氣體將火焰熄滅，則應(yīng)立即點(diǎn)燃燃具繼續(xù)燃燒，直到燃燒時(shí)間達(dá)到 10±0.5 秒時(shí)停止并移開(kāi)燃具。

試驗(yàn)記錄：

1、第一次余焰時(shí)間 t1

2、第二次余焰時(shí)間 t2

3、第二次余燃時(shí)間 t3

4、樣品是否燃盡

5、試驗(yàn)過(guò)程中滴落的微粒是否點(diǎn)燃棉花

.

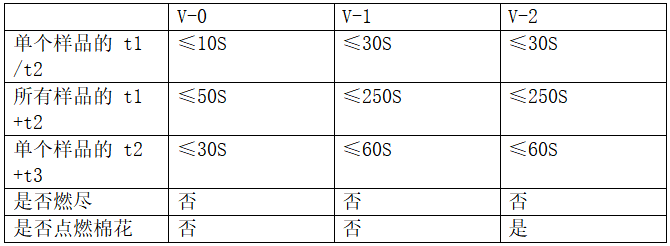

判定結(jié)果：達(dá)到V-0為合格。

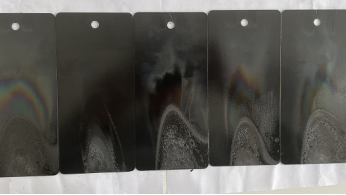

以上三種測(cè)試方法為防火阻燃電泳涂料檢測(cè)提供依據(jù)，助力其性能提升，未來(lái)將更好守護(hù)安全。

.
